一、概述

別墅環境開闊，樓層之間對無線衰減較大。接入終端包括移動終端、網絡(luò )電視、智能家居以及無線設備，對無線網絡(luò )的覆蓋范圍、信號強度、移動性以及便捷管理有較高的要求。家庭應用主要有聊天、游戲、網頁瀏覽、視頻等應用等。

二、項目要求分析

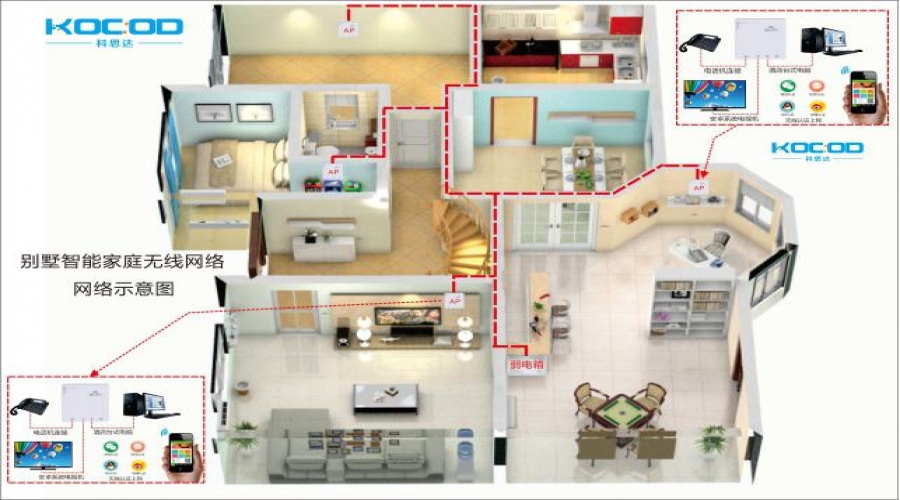

考慮別墅的環境特征，墻壁對信號屏蔽嚴重，隱藏節點多，維護工程量大，AP之間信道功率無法調節管理，干擾嚴重，AP安裝與房間裝修環境不相稱，影響美觀，隨著現代科技的高速發展，很多家庭都裝有安卓系統電視機，如果每個房間只有一個網絡(luò )插口，當需要看網絡(luò )電視的時候，就必須拔掉筆記本電腦或臺式電腦網線，這樣會(huì )導致不太方便且使網絡(luò )可靠性大為降低。在這里我們推薦使用小型路由器和ET953N入墻式AP的配合使用，使整個布置美觀大方如下圖：

三、入墻式AP安裝說明

ET953N面板式AP采用標準86盒安裝設計，可以直接在原有插座的地方進行改造安裝，無需重新對墻體進行改造，易拆易裝，提供最佳的覆蓋效果。符合802.11n無線技術，超強無線傳輸性能，傳輸速率自適應，最高可達300M。不僅支持POE供電，還支持外置12V供電模式，簡化安裝。

ET953N無縫漫游瘦AP，便于集中管理，配置，升級維護，可使整個無線網絡(luò )配置簡單易用，并且降低設備維護成本，是酒店、公寓、別墅等行業無線網絡(luò )應用中不可或缺的關鍵設備。ET953N入墻式無線AP，統一由前端AC認證路由器集中管控及配置，所有無線SSID統一名稱，支持中文名稱，支持遠程對局域網內的無線AP管理、用戶管理、流量統計、故障發現等無線AP的實時狀況。所有無線AP在局域網中即插即用，面板式無線AP設備安裝好后無需單獨配置，通電工作后自動尋找AC認證路由器，進行統一配置及控制。

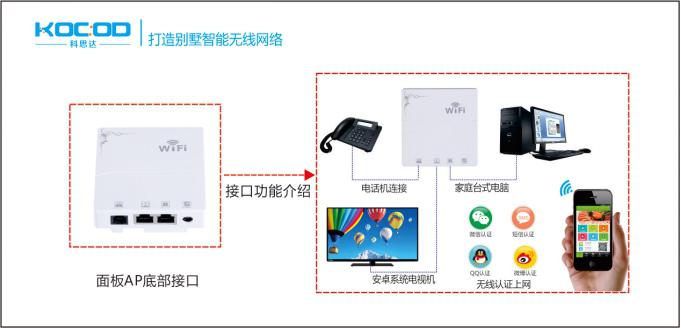

四、入墻式AP接口功能介紹

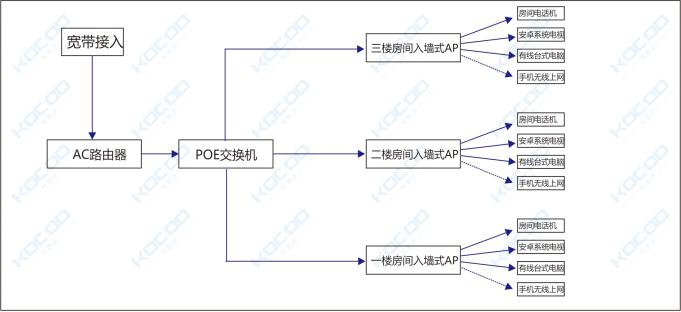

五、入墻式AP布線示意圖

六、別墅無線覆蓋設備清單

根據三層別墅共6個房間所需無線設備清單如下，

品牌也可以選用華為，H3C等一線品牌

1、 JD620路由器：1臺   （安裝于弱電箱）

2、 ET953N入墻式AP：6臺 （每個房間安裝一個）

3、 ET943吸頂AP：1個    （安裝于大廳）

4、 8口POE交換機：1臺   （安裝于弱電箱用于供電及數據傳輸）
